Резиновые уплотнительные кольца — руководство по статическим и динамическим уплотнительным элементам

Инженеры ежедневно сталкиваются с одной и той же задачей: подобрать подходящее уплотнение для конкретной эксплуатационной ситуации. Каждый день вы изучаете чертежи, открываете руководства по техническому обслуживанию или осматриваете производственный участок: фланец протекает, цилиндр выходит из строя.Вал изнашивается.Виновник? Зачастую — неправильный выбор уплотнения. Это руководство предлагает практические сценарии, помогающие выбрать между резиновыми прокладками, пылезащитными уплотнениями, V‑образными уплотнениями и уплотнительными кольцами.

Статическое уплотнение неподвижных соединений

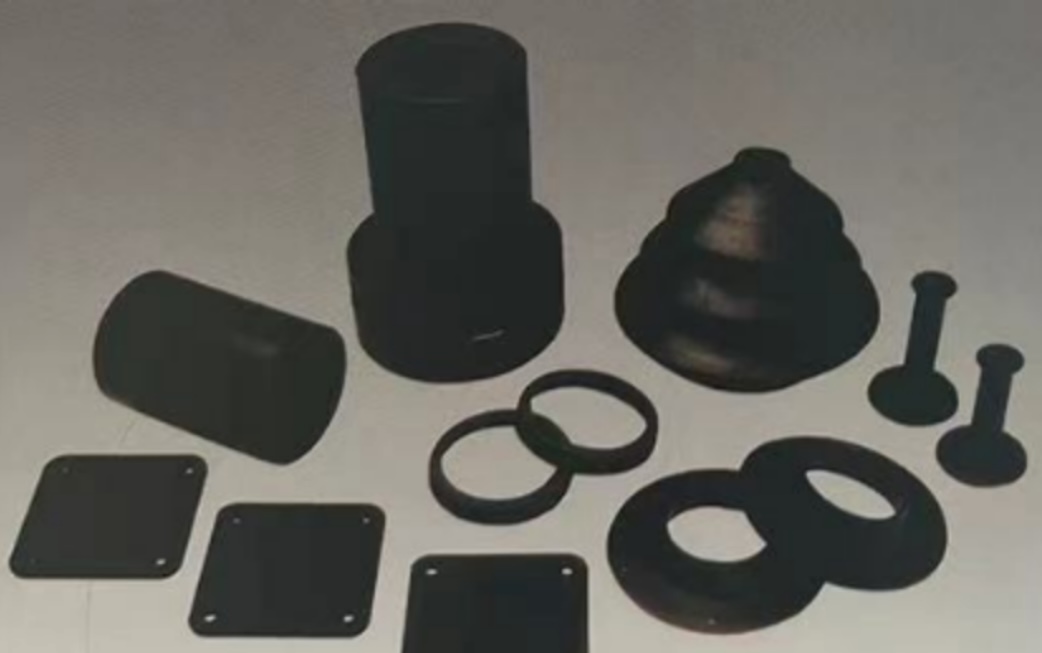

Подумайте о корпусе насоса: две металлические поверхности, соединённые болтами. На первый взгляд они кажутся ровными, но под микроскопом оказываются покрыты царапинами, следами обработки и крошечными ложбинками. Жидкость легко находит эти каналы. Между ними укладывается резиновая прокладка. При затягивании болтов прокладка сжимается, заполняет все неровности и препятствует утечке. Применяйте такие прокладки для корпусов насосов, крышек клапанов, фланцев трубопроводов и люков доступа. Большие площади? Неправильные формы? Не проблема. Если в вашем случае требуется герметизация двух стационарных поверхностей, резиновая прокладка часто оказывается оптимальным решением. И помните: они не предназначены для движущихся деталей.

Динамические уплотнения для возвратно‑поступательных и вращающихся валов

Теперь рассмотрим гидравлический цилиндр экскаватора‑погрузчика. Шток выдвигается и втягивается, скользя внутри цилиндра туда‑сюда. Пыль, грязь, песок повсюду. Если эти загрязнения проникнут сквозь уплотнение штока, они оцарапают стенку цилиндра, выведут из строя поршень и полностью выведут агрегат из эксплуатации. Что же добавить? Уплотнения пыли — обязательный элемент для гидравлических цилиндров, пневматических приводов, линейных направляющих и любых возвратно‑поступательных валов, подверженных воздействию грязи.

Устанавливайте их на внешней стороне основного уплотнения под давлением. Их задача — исключать попадание загрязнений, а не удерживать их. Гибкая кромка каждое возвращение штока очищает его поверхность, счищая грязь, песок и капли воды. Если ваше оборудование эксплуатируется в пыльных, грязных или влажных условиях, пылезащитное уплотнение значительно продлит срок службы. Это первая линия защиты от загрязнений. Заменяйте их регулярно — они изнашиваются быстрее, чем уплотнения под давлением.

Но как насчёт вращающихся валов? Электродвигателей, редукторов, конвейерных роликов — эти валы вращаются с высокой скоростью, нередко находятся в несоосности и иногда имеют изношенные, шероховатые поверхности. Стандартное уплотнение типа «губа» быстро перегревается, начинает свистеть и вскоре выходит из строя. В таких условиях лучше всего подходит другая геометрия: V‑образные уплотнения — оптимальный выбор для вращающихся валов с несоосностью, биением или шероховатыми поверхностями.

V‑образное поперечное сечение — настоящая находка. При вращении вала центробежная сила выталкивает уплотнительную губу наружу; она едва касается противоположной поверхности, что сводит трение к минимуму. Такая форма создаёт насосный эффект, отводя загрязнения подальше от уплотнения. Не требуется плотная посадка: просто надеваете изделие на вал — оно самоцентрируется. Применяйте их на электродвигателях, входных и выходных валах редукторов, в сельскохозяйственной технике и на роликах конвейеров. Они выдерживают линейные скорости вала до 20 м/с и допускают угловые перекосы, которые разрушали бы другие уплотнения. Установка занимает минимум времени — для этого не нужны специальные инструменты.

Универсальные уплотнительные кольца для самых разнообразных областей применения

Так когда же применяется самое распространённое уплотнение из всех? Везде, где только можно. Уплотнительные кольца — это стандартное решение практически для любой задачи: гидравлических цилиндров, пневматических клапанов, быстросъёмных соединений, фитингов для жидкостей и бесчисленного множества других статических и динамических применений. Принцип прост: управляемая деформация. Вырезается канавка, в неё устанавливается уплотнительное кольцо, которое затем сжимается сопряжённой деталью. Круглое сечение сплющивается, образуя два уплотняющих контакта. Внутреннее давление вытесняет кольцо в сторону низкого давления, повышая контактное давление. Самоусиливающееся действие. Работает от вакуума до высокого давления. При использовании подходящего материала функционирует в диапазоне температур от −50 °C до 200 °C. Если у вас есть соответствующая канавка, скорее всего, подойдёт уплотнительное кольцо.
